C型十字轴式万向联轴器
对大功率的重载传动,可选用齿式联轴器;对严重冲击载荷或要求消除轴系扭转振动的传动,可选用轮胎式联轴器等具有高弹性的联轴器。
供应商:泊头市文胜机械
手 机:15633173921 13643263244
点击这里给我发消息
电 话:0317-5563046

   万向联轴器的选用因素

  1)所需传递的转矩大小和性质以及对缓冲减振功能的要求。例如,对大功率的重载传动,可选用齿式联轴器;对严重冲击载荷或要求消除轴系扭转振动的传动,可选用轮胎式联轴器等具有高弹性的联轴器。

  2)SWP C型(无伸缩短型)十字轴式万向联轴器的工作转速高低和引起的离心力大小。对于高速传动轴,应选用平衡精度高的联轴器,例如膜片联轴器等,而不宜选用存在偏心的滑块联轴器等。

  3)两轴相对位移的大小和方向。当安装调整后,难以保持两轴严格对中,或工作过程中两轴将产生较大的附加相对位移时,应选用挠性联轴器。例如当径向位移较大时,可选滑块联轴器,角位移较大或相交两轴的联接可选用万向联轴器等。

  4)联轴器的可靠性和工作环境。通常由金属元件制成的不需润滑的联轴器此较可靠;需要润滑的联轴器,其性能易受润滑完善程度的影响,且可能污染环境。含有橡胶等非金属元件的联轴器对温度、腐蚀性介质及强光等比较敏感,而且容易老化。

  5)SWP C型(无伸缩短型)十字轴式万向联轴器的制造、安装、维护和成本。在满足便用性能的前提下,应选用装拆方便、维护简单、成本低的联轴器。例如刚性联轴器不但结构简单,而且装拆方便,可用于低速、刚性大的传动轴。一般的非金属弹性元件联轴器(例如弹性套柱销联轴器、弹性柱销联轴器、梅花形弹性联轴器等),由于具有良好的综合能力,广泛适用于一般的中、小功率传动。

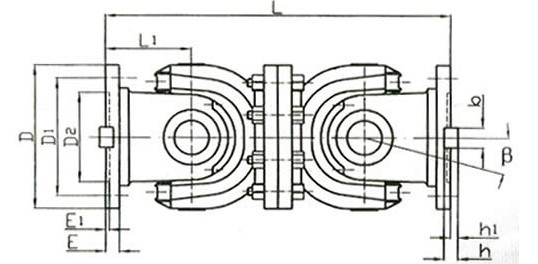

  C型十字轴万向联轴器基本参数和主要尺寸:



型号 回转直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf kN.m
轴线折角
β
尺寸 传动惯量 I

质量 G

L L1 kg·m2 kg
SWP160C 160 16 8 ≤10 340 85 0.11 31
SWP180C 180 20 10 ≤10 380 95 0.17 42
SWP200C 200 31.5 16 ≤10 440 110 0.29 59
SWP225C 225 40 20 ≤10 520 130 0.51 80
SWP250C 250 63 31.5 ≤10 540 135 0.93 119
SWP285C 285 90 45 ≤10 600 150 1.88 179
SWP315C 315 140 63 ≤10 680 170 2.88 232
SWP350C 350 180 90 ≤10 740 185 4.59 300
SWP390C 390 250 112 ≤10 820 205 8.64 432
SWP435C 435 355 160 ≤10 940 235 17.41 688
SWP480C 480 450 224 ≤10 1060 265 28.25 904
SWP550C 550 710 315 ≤10 1160 290 49.49 1309
SWP600C 600 1000 500 ≤10 1440 360 87.17 1377
