BF型十字轴式万向联轴器
十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并可靠地传递转矩和运动。
供应商:泊头市文胜机械
手 机:15633173921 13643263244
点击这里给我发消息
电 话:0317-5563046

  SWC BF型(标准伸缩法兰式)十字轴式万向联轴器介绍:

  十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并可靠地传递转矩和运动。

  SWC型十字轴式万向联轴器种类:

  SWC(BF型)标准伸缩法兰式万向联轴器

  SWC(WH型) 无伸缩焊接式万向联轴器

  SWC(BH型) 标准伸缩焊接式万向联轴器

  SWC(WF型) 无伸法兰式万向联轴器

  SWC(WD型)无伸缩短式万向联轴器

  SWC BF型(标准伸缩法兰式)十字轴式万向联轴器

  SWC BF型(标准伸缩法兰式)十字轴式万向联轴器装配及保养

  1)装配时,除去毛刺,清洗所有零件

  2)组装时,须保证中间两焊接叉头轴承孔线在同一平面上,其允许差不得过1°, 花键副应滑动自如,关节应转动灵活

  3)清洗表面,除法兰端面,端面键涂抹防锈油脂外,其余刷防锈底漆一遍,再喷漆(不得刷漆)。

  4)定期润滑,三个月内每周注油一次,工作条件稳定后,高温条件下每天注油一次。

  5)为了增加万向联轴器的使用寿命,每次拆卸时将十字轴调整180度以使十字轴轴颈交替使用

  万向联轴器的共同特点是角向补偿量较大,不同结构型式万向联轴器两轴线夹角不相同,一般≤5°-45°之间。万向联轴器利用其机构的特点,使两轴不在同一轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并可靠地传递转矩和运动。万向联轴器大的特点是具有较大的角向补偿能力,结构紧凑,传动效率高。

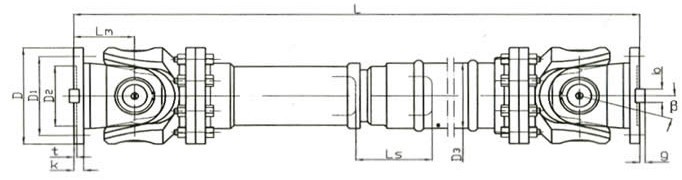

  BF型十字轴式万向联轴器基本参数和主要尺寸:



型号 回转
直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf
kN.m
轴线折角
β
伸缩量

尺寸 转动惯量 I kg.m2 质量G kg
Ls Lmin D3 Lm Lmin

每增长 100mm Lmin 每增长 100mm
SWC180BF   180 12.5 6.3 ≤25 100 810 114 110 0.267 0.0070 80 2.8
SWC225BF   225 40 20 ≤15 140 920 152 120 0.778 0.0234 138 4.9
SWC250BF   250 63 31.5 ≤15 140 1035 168 140 1.445 0.0277 196 5.3
SWC285BF   285 90 45 ≤15 140 1190 194 160 2.873 0.0510 295 6.3
SWC315BF   315 125 63 ≤15 140 1315 219 180 5.094 0.0795 428 8.0
SWC350BF   350 180 90 ≤15 150 1410 267 194 9.195 0.2219 632 15.0
SWC390BF   390 250 125 ≤15 170 1590 267 215 16.62 0.2219 817 15.0
SWC440BF   440 355 180 ≤15 190 1875 325 260 28.24 0.4744 1290 21.7
SWC490BF   490 500 250 ≤15 190 1985 325 270 46.33 0.4744 1631 21.7
SWC550BF   550 710 355 ≤15 240 2300 426 305 86.98 1.3570 2567 34.0
SWC620BF 620 1000 500 ≤15 240 2500 426 340 147.50 1.357 3267 34.0
